DK\DB型圓盤給料機

概述

　　我公司生產的圓盤給料機是一種使用廣泛的連續式容積加料設備，能均勻連續地將物料喂送到下一設備中，喂料量可以調節，可喂送粉狀、小塊狀的物料（如煤粉、粘土等），是一般磨機、烘干機的常用配套設備。其中，DK型為吊開式，DB型為吊閉式。

特點

圓盤給料機能均勻連續地將物料喂送到下一設備中，喂料量可以調節，可喂送粉狀、小塊狀的物料（如煤粉、粘土等），是一般磨機、烘干機的常用配套設備。

參數

DK型圓振動篩主要技術性能參數：



型號規格	設計能力t/h	主要技術性能及基本參考數	傳  動  部  分				重量t
			電 動 機		減 速 機
			型號	功率(kw)	型號	速比
DK600	0.69-3.9	物料粒度≤25毫米	Y90L-6	1.1	蝸輪減速機	53	0.405
DK800	1.18-7.05	物料粒度≤30毫米	Y90L-6	1.1	蝸輪減速機	53	0.5
Dk1000	2.59-16.7	物料粒度≤40毫米	Y100L-6	1.5	蝸輪減速機	52	0.79
DK1300	13-27.09	物料粒度≤50毫米	Y132S-6	3	蝸輪減速機	54	1.11
DK1600	22.7-48.6	物料粒度≤60毫米	Y132M1-6	4	蝸輪減速機	54	1.98
Dk1800	28-60	物料粒度≤70毫米	Y132M2-6	5.5	蝸輪減速機		2.83
DB600	0.69-3.9	物料粒度≤25毫米	Y90L-6	1.1	蝸輪減速機	53	0.6
DB800	1.18-7.65	物料粒度≤30毫米	Y90L-6	1.1	蝸輪減速機	53	0.8
DB1000	2.59-16.7	物料粒度≤40毫米	Y100L-6	1.5	蝸輪減速機	52	0.827
DB1300	13-27.9	物料粒度≤50毫米	Y132S-6	3	蝸輪減速機	54	1.24
DB1600	22.7-48.6	物料粒度≤60毫米	Y132M1-6	4	蝸輪減速機	54	2.83

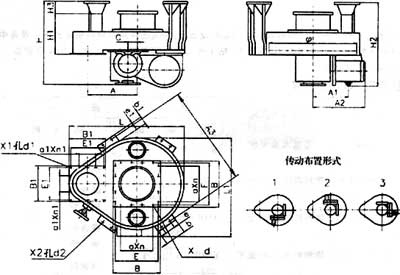

DB型圓振動篩外形及安裝參考尺寸：



型號代號	DB600	DB800	DB1000	DB1300	DB1600	型號代號	DB600	DB800	DB1000	DB1300	DB1600
H	1052	1152	1472	1597	1920	E1	250	310	405	500	600
H1	880	925	1085	1250	1535	a×n	140×1	200×1	140×1	140×3	180×3
H2	1018	1123	1326	1561		a1×n1	130×1	150×1	135×3	125×4	200×3
	-1156	-1271	-1423	-1659
H3	290	310	312	330	345	X	8	8	12	16	16
A	360	460	575	750	920	d	19	19	20	19	19
A1	463	467	535	605	683	X1	8	8	12	16	16
	-534.5	-538.5	-595.5	-673.5	-717.5
A2	630	634	715	806	905	d1	19	21	24	26	28
	-807	-811	-874	-905	-1030
A3	780	1000	1210	1550	1880	b	190	210	280	300	300
B	335	400	496	610	720	L	855	1085	1350	1735	2175
B1	280	340	450	550	650	L1	480	1085	1265	1735	2175
							-1157	-1266	-1424	-1675	-1900
C	49	49	30	30	13	e1	45	50	65	65	75
b1	90	100	130	140	150	X2	8	8	8	8	8
E	298	360	456	546	670	d2	19	21	24	26	28
						e	150	170	220	230	240



用途

　我公司生產的圓盤給料機是一種使用廣泛的連續式容積加料設備，能均勻連續地將物料喂送到下一設備中，喂料量可以調節，可喂送粉狀、小塊狀的物料（如煤粉、粘土等），是一般磨機、烘干機的常用配套設備。
